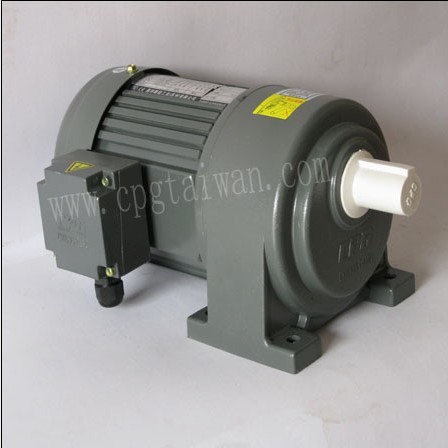

单相/三相铝壳卧式齿轮减速电机尺寸图：



出力軸尺寸
出力軸		鍵槽			鍵
Sh6	P	W	T	Q	SPEC'
∮18	30	5	20.2	27	5*5*27
∮22	40	7	25	35	7*7*35
∮28	45	7	31.1	40	7*7*40
∮32	55	10	35.5	50	10*8*50
∮40	65	10	43.5	60	10*8*60
∮50	80	14	54	75	14*9*75

適用機型： CH..S, CH..ST, CH..SB, CH..STB 。。。。。。

單位(MM)

馬力	減速比	本體	型番(S)	A	A1	A2	D	E	F	G	H	J	K	L	M	X	Y	Z
100W 1/8HP	3-50	1#	18	250	250	250	40	110	135	65	9	16	50	10	133	138	88.5	120
	60-200	2#	22	280	280	280	65	130	158	90	11	17.5	60	13	133	152	97.5	120
200W 1/4HP	3-10	1#	18	285	285	285	40	110	135	65	9	16	50	10	133	138	88.5	120
	15-90	2#	22	315	315	315	65	130	158	90	11	17.5	60	13	133	152	97.5	120
	100-200	3#	28	350	350	350	90	140	178	120	11	23	68	17	133	178	116	120
400W 1/2HP	3-10	2#	22	330	330	330	65	130	158	90	11	17.5	60	13	167	152	97.5	135
	15-90	3#	28	360	360	360	90	140	178	120	11	23	68	17	167	178	116	135
	100-200	4#	32	395	395	395	130	170	210	165	13	30	70	23	167	212	140	135
750W 1HP	3-25	3#	28	380	380	380	90	140	178	120	11	23	68	17	167	178	116	135
	30-120	4#	32	410	410	410	130	170	210	165	13	30	70	23	167	212	140	135
	125-200	5#	40	465	465	465	150	210	265	198	15	36	89	24	167	250	162	135
1500W 2HP	3-30	4#	32	450	450	450	130	170	210	165	13	30	70	23	192	212	140	146
	40-100	5#	40	510	510	510	150	210	265	198	15	36	89	24	192	250	162	146
	110-180	6#	50	560	560	560	170	265	321	238	18	51	120	31.5	192	308	200	146
2200W 3HP	3-40	5#	40	520	520	520	150	210	265	198	15	36	89	24	220	250	162	160
	45-100	6#	50	580	580	580	170	265	321	238	18	51	120	31.5	220	308	200	160
3700W 5HP	3-10	5#	40	560	560	560	150	210	265	198	15	36	89	24	220	250	162	160
	15-60	6#	50	620	620	620	170	265	321	238	18	51	120	31.5	220	308	200	160

更多城邦减速电机产品尺寸参数:(点击打开)
(一)标准型卧式安装齿轮减速马达
(二)标准型立式安装齿轮减速马达
(三)卧式安装入力法兰齿轮减速机
(四)立式安装入力法兰齿轮减速机
(五)卧式安装附三相缩框减速马达
(六)立式安装附三相缩框减速马达
(七)卧式安装双轴齿轮减速机
(八)立式安装双轴齿轮减速机
(九)卧式安装高速比附三相齿轮减速马达
(十)立式安装高速比附三相齿轮减速马达

城邦齿轮减速电机产品特点：

1、 其在低噪声、小振动、重量轻及体积小方面具有卓越特性；

2、 全铝合金外壳，具有独特的防潮、防水、防尘设计；

3、 防护等级：IP55保护等级，F级绝缘等级；

4、 国际性统一IEC尺寸，世界通用，方便各产品互换；

5、 独特的槽压铸铝转子，起动转矩大，惯性小，减少起动停止时间；

城邦齿轮减速电机性能特点：

1、产品型号齐全：100w-3700w,速比1：3.5...6000（可定做速比为1：10，1：20正数比减速器）。

2、使用电压：三相50HZ包括（220V\230V\240V\380V\400V\415V\440V）；
三相60HZ包括（220V\240V\380V\415V\440V\460\480V\600V）；
单相50HZ包括（110v\115v\200v\220V\230V）；
单相60HZ包括（110V\220V\240V）；

3、使用环境:温度-10℃TO+40℃，使用环境湿度在90％以下。
