问:城邦CPG齿轮减速电机(马达)铭牌数据看不懂怎么办?

点击： 日期：2012-9-12 字体大小：14px 12px
      通常齿轮减速马达铭牌上要标出减速电机型号、额定值（额定功率、额定电压、额定电流、额定频率、额定转速）和齿轮减速马达绝缘等级、连接方式、防护等级、噪声等级以及出厂编号、出厂单位、出厂日期等。
1、缘等级及温升 减速电机的绝缘等级取决于所用的绝缘材料的耐热等级，按绝缘材料的耐热能力有 A、E、B、F、H级5种常见的规格，C级不常用。
齿轮减速马达绝缘等级、极限温度及温升关系:

绝缘等级
A
E
B
F
H
极限工作温度/℃
105
120
130
155
180
热点温度/℃
5
5
10
15
15
温升/℃
电阻法
60
75
80
100
125
温度计法
55
65
70
85
105


减速电机运行时由于发热，绕组温度高于环境温度，我国规定的标准环境温度为40℃，所以齿轮减速马达的温升应是绕组绝缘最高允许温度减去环境温度再减去热点温度差所得的值。比如F级绝缘的温升：（155-40-15）℃=100℃（电阻法）；又如B级绝缘等级温升：（130-40-10）℃=80℃（电阻法）。
2、绕组连接方式 三相绕组每相有两个端头，三相共6个端头，可以接成△连接和Y连接，也有每相中间有抽头的，这样三相共有9个端头或更多，可以连接成△型和双速齿轮减速马达。一定要按铭牌指示接线，否则齿轮减速马达不能正常运行，甚至烧毁。
我国低压小型齿轮减速马达容量在3KW及以下，电压为380V的为Y连接；380V、3KW以上的齿轮减速马达为△连接，目的可以在启动时，使用Y-△启动器。
3、额定效率ηN  当齿轮减速马达在额定负载下运行时，轴上输出的机械功率为齿轮减速马达额定输出功率PN，而从电源供给齿轮减速马达的电功率为额定时的输入功率，用P1表示，从电功率转化为输出的机械功率时要产生损耗ΣP，主要是热能损耗，所以P1>PN，其比值称为齿轮减速马达的效率，当额定运行时额定效率ηN为
ηN=（PN/P1）×100%
4、转子额定电压U2N、转子额定电流I2N  对于绕组转子异步减速电机还标明转子额定电压U2N和转子额定电流I2N，以上均指线电压和线电流值。
5、额定功率因数cosφN  当齿轮减速马达在额定工况下运行时，定子相电压与相电流之间的相位差为cosφN。
6、定额  指齿轮减速马达符合铭牌规定数据可以持续运行的时间，一般用连续、短时和断续工作定额表示。
另外，铭牌上还标注了标准编号、出厂编号、出厂年月日、厂名、重量等。

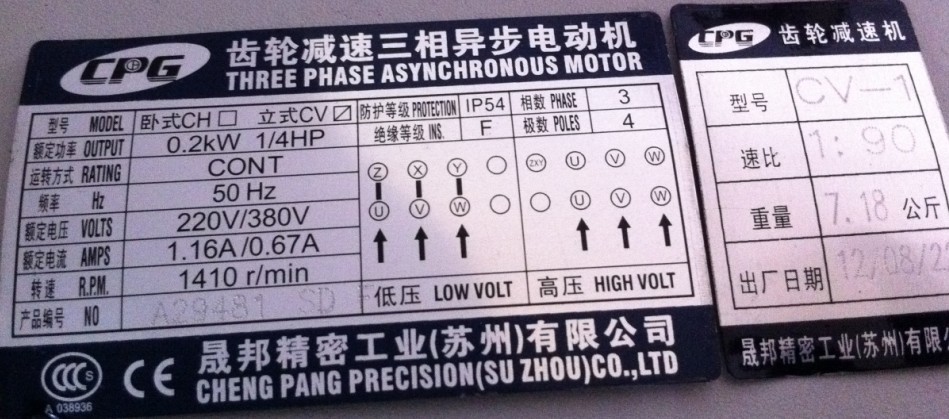

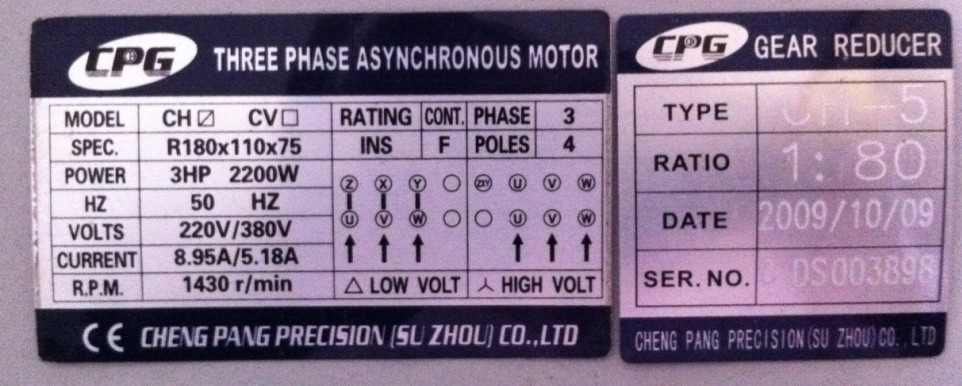

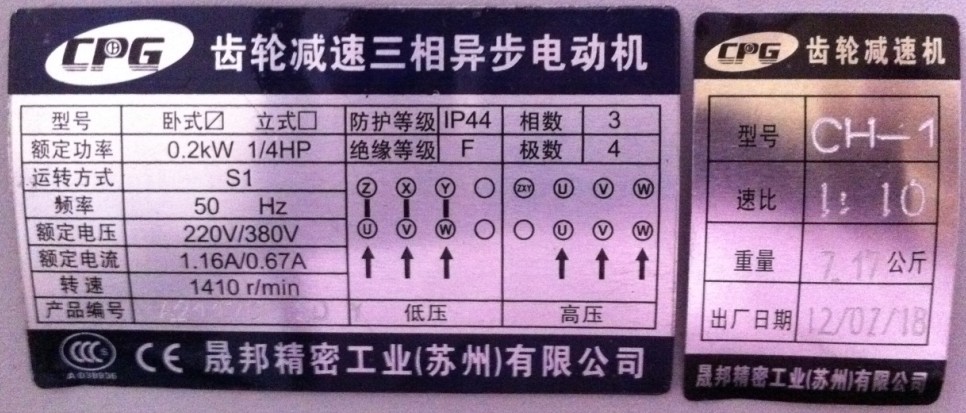

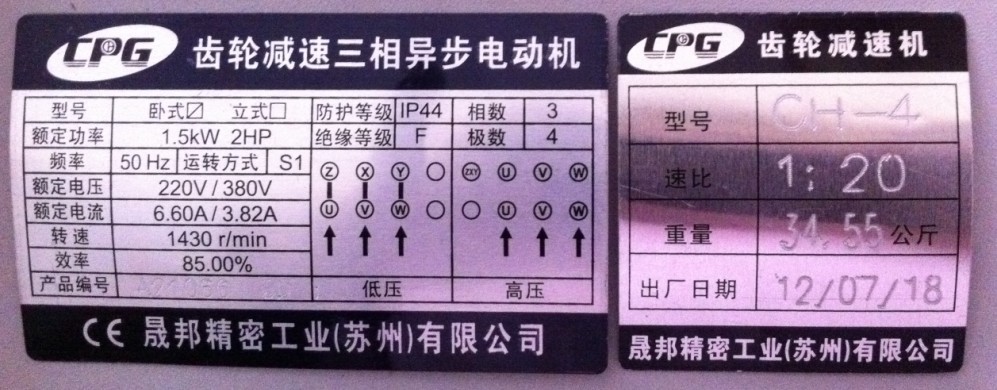

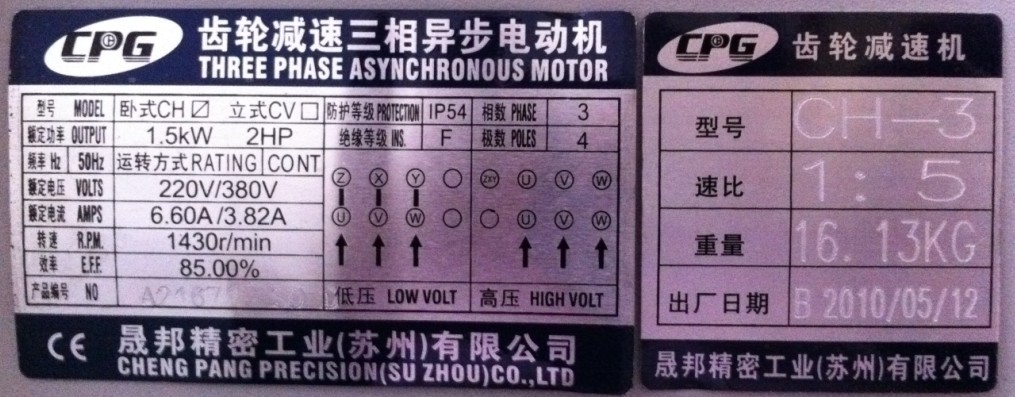

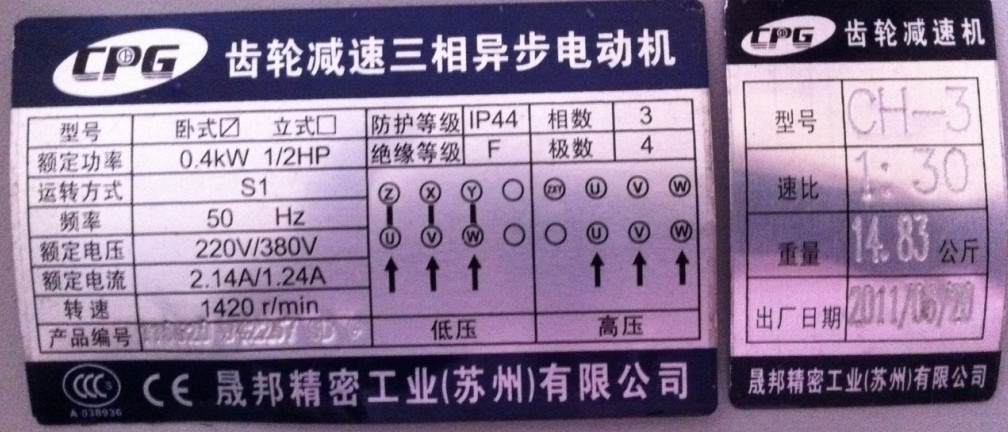

城邦齿轮减速机铭牌样板:









本文行业词汇:齿轮减速刹车马达|单相齿轮减速马达 |齿轮减速机 |减速电机|减速刹车电机|CPG减速马达|马达铭牌
